Khả năng chống mài bùn AH1301010218 BOMCO

Ống bơm bùn chính là gì Ống bơm mặt chéo lập dị?

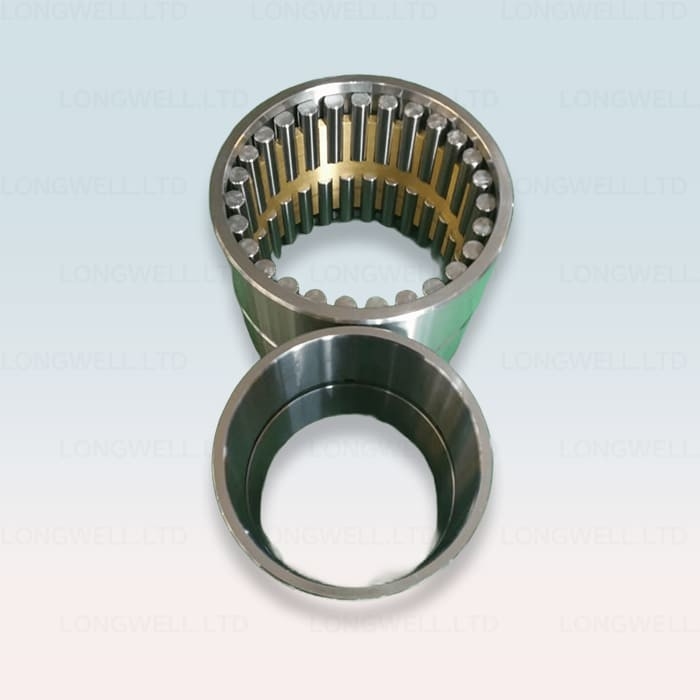

Các vòng bi cuộn hình trụ đơn hàng với lồng bao gồm vòng tròn bên trong, vòng tròn bên ngoài, vòng bi cuộn hình trụ và lồng.Các vòng bên trong có một hoặc hai xương sườn cứng hoặc được thiết kế không có xương sườn.

Chuồng ngăn chặn các cuộn hình trụ tiếp xúc với nhau trong quá trình cuộn.

Các vòng bi cuộn hình trụ với lồng có độ cứng cao, nó có thể chịu được tải trọng phóng xạ cao, và do lồng,loại vòng bi này phù hợp hơn cho tốc độ cao hơn so với các thiết kế bổ sung đầy đủ.

Các vòng bi với hậu tố E có khả năng chịu tải cao hơn thông qua tối ưu hóa thiết kế nội bộ và phù hợp với tình huống làm việc có khả năng chịu tải cao hơn.

Làm thế nào để lắp đặt trục và vòng bi?

1 Lắp đặt các vòng trượt bên trong vòng trượt trên trục bánh bằng cách làm nóng đến 300 ° F trong bồn tắm dầu, lò điện hoặc máy sưởi vòng trượt cảm ứng.
2 Lắp đặt các đường ra bên ngoài của vòng bi chân xích vào các bộ mang vòng bi bằng cách sử dụng một bộ đệm trượt.
3 Đặt trục bánh xe vào máy bơm trước khi lắp đặt các tập hợp mang vòng bi.
4 Trượt các tập hợp và vỏ nắp mang vòng bi qua trục bánh xe và vào khung bơm, thận trọng khi chúng chạm vào đường đua bên trong.
5 Thiết lập niêm phong dầu pinion và chạy trên trục pinion.

Làm thế nào để lắp đặt các thanh kết nối và vòng bi?

1 Nên làm nóng các thanh kết nối và vòng bi trong lò sưởi điện hoặc bồn tắm dầu đến 200 ° F. Mỗi vòng bi bao gồm 3 phần (các đường bên ngoài, đường bên trong và cuộn), phải được giữ lại với nhau như một bộ.
2 Lắp đặt lại vai mang vào trục bánh.
3 Trượt vòng bi sưởi lên trục quay với vòng tròn lỏng dẫn.
4 Lắp đặt thiết bị giữ bên trong để khóa vòng bi vào vị trí.
5 Trượt các thanh kết nối trở lại vị trí trên trục trục, cẩn thận không va chạm hoặc làm hỏng bánh răng chính
6 Đặt thanh kết nối vào vị trí bằng cách lắp đặt thiết bị giữ vòng bi bên ngoài.
7 Lắp đặt lại vòng bi chính theo quy định 5.3.4.
8 Lắp đặt lại trục quay vào khung điện theo quy định 5.3.6.

Làm thế nào để lắp đặt vòng bi chính?

1 Lắp đặt lại các thanh kết nối theo quy định 5.3.3 và kiểm tra rằng các đầu của trục quay và vòng bi không có mỡ.
2 Lắp đặt lại các niêm phong vòng bi chính.
3 Lắp đặt vòng bi chính vào các máy mang vòng bi.
4 Trượt vòng bi chính và người mang trên coni.
5 Lắp đặt thiết bị giữ bên trong của vòng bi chính và khóa tất cả các thiết bị giữ theo biểu đồ mô-men xoắn, trang 53.

Số bộ phận cho máy bơm bùn:

NU2148X3 M/C9 32848HU
23176CAQ4/C9W33 3003776QU1Y
NFP 6/723.795 Q4/C9 229/723QU
NNAL 6/209.55/W33X 154942
NU 3238X2 M 32738H
23256 CAK/W33 3153256H
NUP 6/558.8 Q4 929/558.8QK
NNAL 6/158.75 Q4/W33X 154932QU
24036CA/C3W33 3G4053136H
HM256849/HM256810/C9 97960U1
NFP 6/596.9/C9-1 228/596.9QU1
NNAL6/174.625-2 Q/C9W33YA 154835QUIK
24040/C3W33 3G4003140Y
3506/333.375/C9-1 97967U1
NFP 6/647.7 Q/P69-1 E228/647.7QU1
NNAL 6/180.975 Q/P69-1W33XYA E154936QU1
23144CA/P63W33 3E3053744H
3506/368.249/P6C9-1 E97974U1
NFP 38/666.75X3 Q/P69 E228/666.75QU
NNAL 6/187.325 Q/P69W33YA E154937QUK
24052 CA/C3W33 3G4053152H
3506/381/C9 97976UK
NFP 6/723.795 Q4/C9-1
NNAL 6/209.55 Q4/C9W33X 154942QU
23156/P63W33 3E3003756Y
3506/409.575/P69
NUP 6/812.8 Q/P69 E929/812.8QU
NNAL 6/228.6 Q4/P69W33X E154846QU
NU 3052/C9 3032152
24072/W33 4003172Y
NUP 6/838.2 Q/P69 E929/838.2QU
NNAL 6/256.184 Q/C9YA 254951QU
NU 3040X3 ER/C9 32840EU
24056 CA/C9W33 4053156HU
NUP 6/558.8 Q4/C9 929/558.8QU1
NNAL 6/177.8-2 Q4/C9W33XYA 254936QU1
NU 3044X3 ER/C9 32844EU
23160 CAIC9W33 3053760HU
NUP 6/711.2 Q/P69YB E928/711.2QUY
NNAL 6/206.375 Q4/C9W33 254941QU2K
NU 3220 M/P69 E3032220HU
23224 CAK/C3W33 3G3153224H
NFP 6/292.1 M/P69W33 E22958HUK
NNAL 6/69.85 M/C5W33XYA 5G254914HK
NU 2344 M/C9YA4 32644U
23564 CA/C9W33 3003264UY
NUP 6/840/C9 929/840
NU 2324 EM/C9 32624HU
NU2344 M/C9YA4 32644U
23160/C9W33 3003760UY
NUP 19/710/C9W33 10929/710U
NU 2322 EM/C9 32622U
NU 2336 M/C9YA4 32636HU
23156/C9W33 3003756UY
NUP 19/630/C9 10929/630U
NU 2320 M/C9 32620HU
NU2324 EM/C9 32624HU
22248 CA/C9W33 53548HU
NUP 29/530/CNP 20929/530U
NU 2314
NU2322 EM/C9 32622U
22240 CA/C3W33 3G53540H
NUP 2992 2092992
NU 2312 E 32612E
NJ 6/203.2 M/C9W33 42941HUK
NU 6/341.3 M 32948H
NU 6/266.6 Q4/C9YB4 CG329/266.6QUY
NU 6/292.1 M/C9W33YA 32958HUK
NFP 6/292.1 M/C9W33.YA 22958HUK1
NU 6/358.775 Q4/C9YB4 CG329/358.775Tại sao?
NFP 6/393.7 M/C3W33 3G229/393.7HK
NUP 6/393.7 Q/C9W33YA 92979QUK
NUP 6/393.7 M/C9W33YA 92979HUK
NFP 6/393.7 AQ/HCC9W33 2297SQUY
NF 6/406.362 Q/HCP69W33YA E12981SQUK
N 6/406.362 Q/P69W33 E2981QUK
N 6/406.362M/C9W33YA 22981HUK
NUP 1892 Q/C9 1092892QU
NUP 6/469.9 Q4 929/469.9Q
NUP 6/508 Q4NUP 929/508Q
6/546.1 Q4/C9 929/546.1QU
NFP 6/558.8 Q4/C9 228/558.8QU
NUP 6/571.5 Q4 929/571.5Q
NFP 6/596.9Q4/C9 228/596.9QU
NUP 6/596.9 Q4/C9 929/596.9QU
NUP 6/666.75 Q4/C9 929/666.75QU
NUP 6/673.1 Q4 929/673.1Q
NUP 6/673.1 Q4/YA 929/673.1QK
NUP 6/711.2 Q4 929/711.2Q
NUP 6/762 Q/C9
NU 3228X2 M/C9 32828U
23138 CA/C3W33 3G3053738H
NUP 464779 Q4/C9YA4 92984QU
NNAL 6/101.6 Q4/C5W33XYA2 5G354920Q
NU 3036X2 M/C4 4G32836H
23148/C3W33 3G3003748Y
NUP464775 Q4/C9YA4 928/508QU
NNAL 6/177.8-1 Q4/C5W33XYA2 5G254735Q
NU 3040X3 M/C4 4G32840H
24056 CA/C3W33 3G4053156H
NUP 464744 Q4/C9 929/558.8QU
NNAL 6/177.8-2 Q4/C5W33XYA2 5G254936Q
NU 3044X3 M/C4 4G32844H
24060 CA/C3W33 3G4053160H
NUP 464776 Q4/C9YA4 928/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3044X3 MC4 4G32844H
23160/C3W33 3G3003760Y
NUP 464777 Q4/C9YA4 929/660.4QU
NNAL 6/206.375 Q4/W33XYA2 254941QU
NU 3152 M/C4 C4G3032752H
23172 CA/C9W33 3053772HU
NUP19/800X2 Q4/C9 10929/800QU
NNAL 6/230 Q4/C4YA2 4G154946Q
NU3036X2 M/C9-1 CG32836HU1
24056 CA/C3W33 3G4053156H
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23136/W33 3003736Y
352960X2 97860U
NFP 38/600X2 Q4 228/600Q
NNAL 635 Q4/C9W33X 354935Q
23140/W33 3003740Y
352064X2 2097164
NFP 38/630 Q4 30228/630Q
NAL 4034/C9 4104134U
NU 3040X3 M/C9 CG32840HU
24064 CA/W33 4053164H
NFP38/630 Q4 30228/630Q
NAL 6034X2 M/C9W33X 154734HU
23144CA/W33 3003744Y
352072X2/C9 207172U
NFP38/666.75X3 Q4 228/666.75Q
NAL 4036/C9 4104136U
NU 3044X3 M/C91 32844HU
24072CA/W33 4056172H
NFP 38./666.75X3 Q4 228/666.75Q
NNAL 6036X2-2 M/C9W33X CG154836HU
